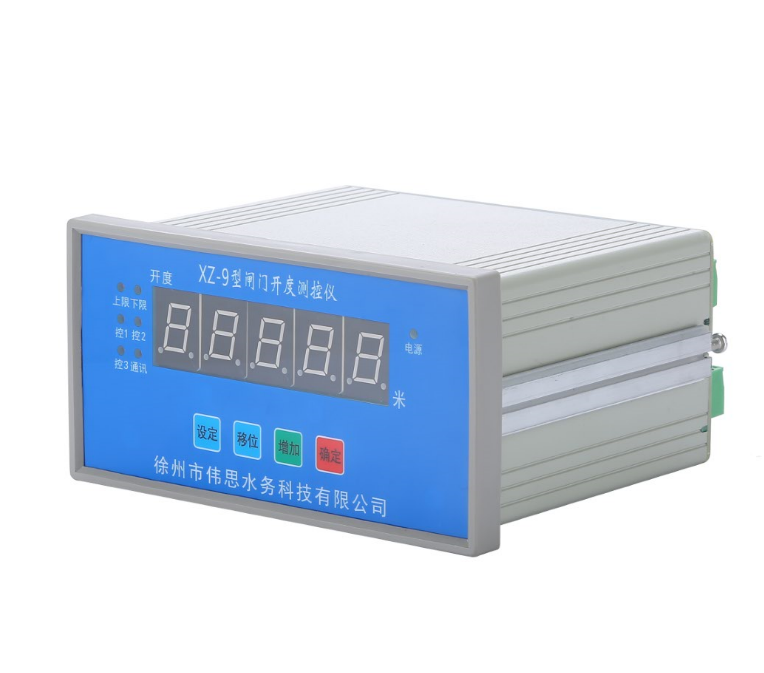

XZ-9型閘門開度儀--閘門開度測控儀
1. 閘門開度量程：與傳感器相同（10m，20m，40m，80m等）。
2. 分辨力：與傳感器相同（1cm，1mm等）。
3. 測量精度：與傳感器相同，即±0.1%×量程±1cm（或1mm）。
4. 顯示范圍：99.99m或999.9cm
5. 顯示方式：2×4位LED顯示。上排4位為閘門開度值）顯示（紅），字高0.8”。下排...
立即咨詢
技術參數
1. 閘門開度量程：與傳感器相同（10m，20m，40m，80m等）。
2. 分辨力：與傳感器相同（1cm，1mm等）。
3. 測量精度：與傳感器相同，即±0.1%×量程±1cm（或1mm）。
4. 顯示范圍：99.99m或999.9cm
5. 顯示方式：2×4位LED顯示。上排4位為閘門開度值）顯示（紅），字高0.8”。下排4位為限位顯示（綠），字高0.8”。
6. 傳感器與顯示器之間連接方式：多芯電纜（14~20芯）。
7. 輸入碼制（傳感器輸出碼制）：循環碼（葛雷碼）或其它碼制（需定制）。
8. 傳感器與顯示器之間有線距離：可達2km。
9. 數據遠傳方式（可選）：
1) RS-485（XZ-9A型），用一對雙絞線傳輸聯網。
數據遠傳距離：1.2km。
RS-485口通信協議：1)MOD-WS1（MODBUS）；2）SDI-12。
2） 4~20mA電流環方式（XZ-9B型），用一對導線傳輸。
10. 電流環：分辨力：與傳感器相同；非線性：最大±0.012%；最大誤差：±0. 15%
11. 人工預置功能
1) 限位（閘門升降限位）預置：出廠時為任意值。
2) 上限預置：出廠時為最大開度值。
3) 下限預置：出廠時為零。
4）分段數值預置
5）通信站號預置：出廠時通常設為01。
12. 報警、控制功能
報警控制信號：繼電器觸點。觸點容量：1A24VDC，0.5A125VAC。
當大于等于上限、小于等于下限值時，繼電器觸點吸合，并聲、光報警（數據區小數點閃爍）。聲報警持續時間約10秒鐘。中限僅繼電器動作。
限位預置時，若高于當時閘位，則大于等于限位值時報警；預置時低于當時閘位，則小于等于限位值時報警
13. 顯示器與傳感器耦合：光電隔離
14. 工作環境溫度：0℃ ~ +50℃，相對濕度：85%（+25℃）。
15. 電源：120VAC~ 264VAC，47~440Hz。功耗：<5W。保險絲2A。
